了解导向系列

一、导向环

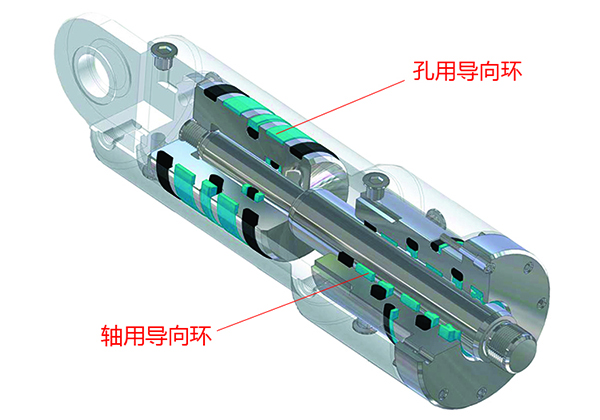

导向环适用于液压缸、气缸中的活塞和活塞杆的导向，起支承与导向作用，防止金属在缸内的两个配合系统之间金属的接触。同时，导向环为活塞和活塞杆密封系统提供了关键的稳定性。

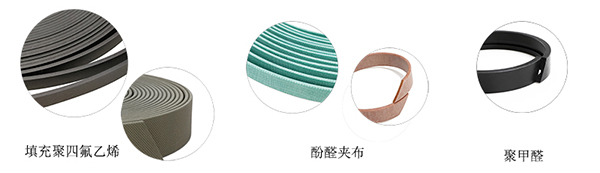

1、标准材料

1）聚四氟乙烯（填充型为主）

代号：T-PTFE

特点：化学稳定性好，耐热、寒性好、耐油、水、汽、化学药品等各种介质；机械强度极高，耐高压、耐磨性好；摩擦系数极低，自润滑性好，但径向负荷承载能力较弱。

工作温度：-55~+260℃

用途：用于制造耐磨环、导向环、挡圈，为机械上常用的密封材料，广泛用于冶金、石化、工程机械、轻工机械。

2）酚醛夹布

代号：PF

特点：化学稳定性好，耐热、寒性好、耐油、水、汽、化学药品等各种介质；抗侧向能力强，径向负荷承载能力高。

工作温度：-40~+120℃

用途：用于制造耐磨环、导向环、支承环。

3）尼龙

代号：PA

特点：耐油、耐温、耐磨性好，抗压强度高，抗冲击性能较好，但尺寸稳定性较差。

工作温度：-40~+120℃

用途：用于制造导向环、支承环、压环、挡圈等。

4）聚甲醛

代号：POM

特点：耐油、耐温、耐磨性好，抗压强度高，抗冲击性能较好，有较好的自润滑性能，尺寸稳定性好，但曲挠较差。

工作温度：-40~+140℃

用途：用于制造导向环、挡圈。

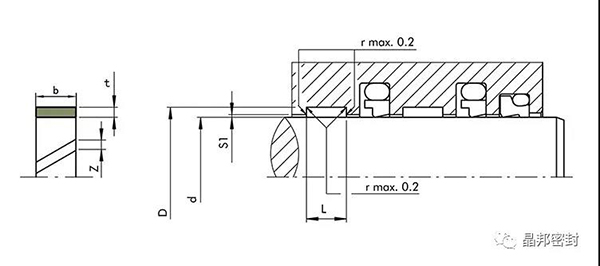

2、沟槽尺寸

1） 单向与双向作用液压轴用导向环
